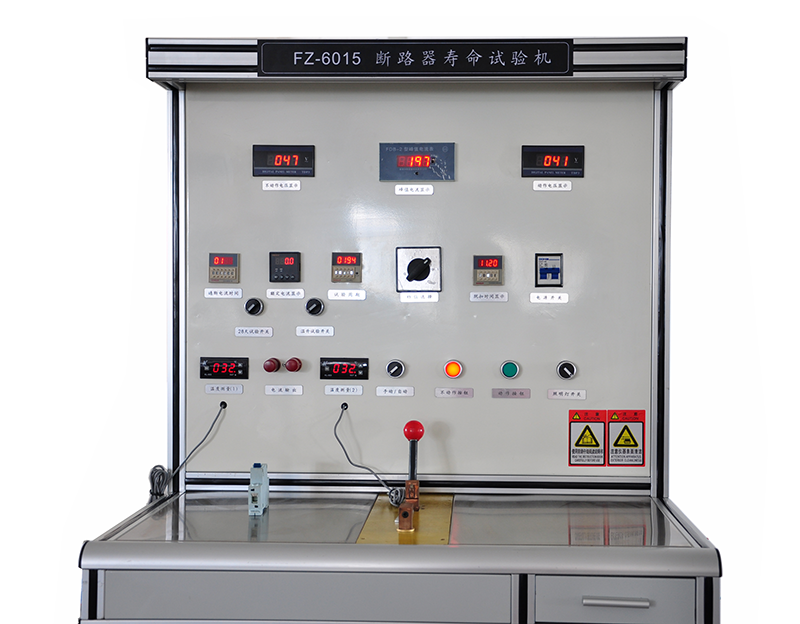

小型断路器脱扣特性试验机型号：FZ-6015

服务热线：400-889-8865

查看销售/服务电话

东莞总公司：0769-23137460
浙江分公司：0574-63633526

产品图片

收藏该产品

产品概述
技术参数
附件

一、概述：
本断路器寿命试验机是我公司根据GB10963-1999《家用及类似厂所用过电流保护断路器》和用户的特殊要求而设计开发一种新型校断路器寿命试验机；

本断路器寿命试验机由变压器、调压器、交流接触器、时间继电器、高精度电压表、峰值表、指示灯、按钮等各种新型元器件组装而成，可供小型断路器生产厂家或有关质检部门对小型断路器的寿命及动作特性进行综合测量和鉴定分析。

二、主要技术参数：
2.1、设备总容量：8KVA；
2.2、输入电压：AC220V±10%；
2.3、检测产品极数：1 极或多极串联；
2.4、仪表准确度等级：数显式电压表，0.5级；
数显峰值电流表，0.5级；
2.5、检测产品极数：1 极或多极串联；

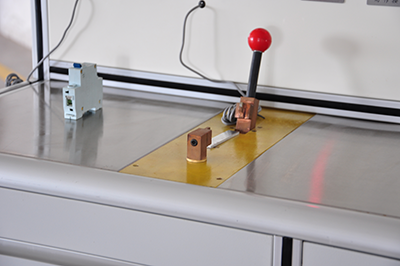

2.6、输出方式：接线柱及手动夹具装夹；

2.7、电流控制方式：手动调节所需要的输出电流值；
2.8、电源：AC220V / 50Hz。

三、测试项目：

3.1、断路器脱扣动作电流测试

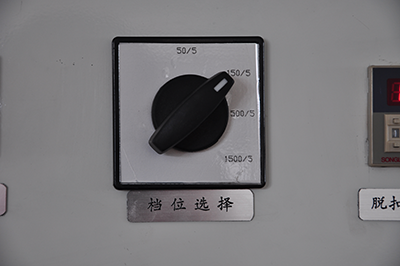

a、瞬时浪涌电流：0~1500A、500A、150A、50A 可调节（根据被测试品的型号可调节电流转换万能开关选择动作测试电流的范围）；

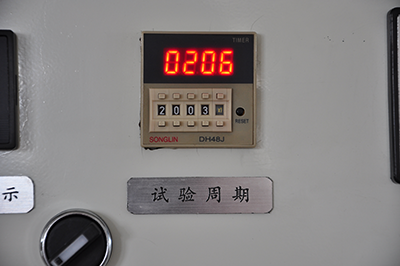

b）试验周期：1~9999，1~99990，1~999900可预置；

c）电流控制方式：手动调节所需要的输出电流值；
d）测试方式：可自动/手动切换。

3.2、断路器脱扣不动作电流测试
a、瞬时浪涌电流：0~1500A、500A、150A、50A 可调节（根据被测试品的型号可调节电流转换万能开关选择动作测试电流的范围）；

b）试验周期：1~9999，1~99990，1~999900可预置；

c）电流控制方式：手动调节所需要的输出电流值；
d）测试方式：可自动/手动切换。

3.3、28天电流试验
a、测试电流：0~100A 连续可调节；

b）循环测试时间：0.01秒 ~ 99分99秒任意预置，当测试时间超过预置时间后，将切断电流输出；
c）试验周期：1~9999，1~99990，1~999900可预置；

d）电流控制方式：手动调节所需要的输出电流值；
e）测试方式：可自动/手动切换。

3.4、温升试验
a、测试电流：0~100A 连续可调节；

b）通断电循环测试时间：0.01秒 ~ 99分99秒可任意预置；
c）试验周期：1~9999，1~99990，1~999900可预置；

d）电流控制方式：手动调节所需要的输出电流值；
e）测试方式：自动测试；

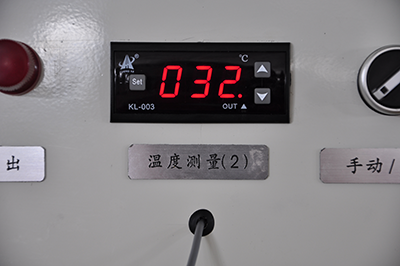

f）温升测量范围：室温 ~ 120℃（2路测量探头）；

设备总容量：8KVA；
输入电压：AC220V±10%；
检测产品极数：1极或多极串联；
仪表准确度等级：数显式电压表，0.5级；数显峰值电流表，0.5级；
检测产品极数：1极或多极串联；
输出方式：接线柱及手动夹具装夹；
电流控制方式：手动调节所需要的输出电流值；
电源：AC220V/ 50Hz。
